Radiografía del Robo por Impresión: Vulnerabilidades en Cilindros de Latón y la Respuesta de la Normativa UNE-EN 1303:2016

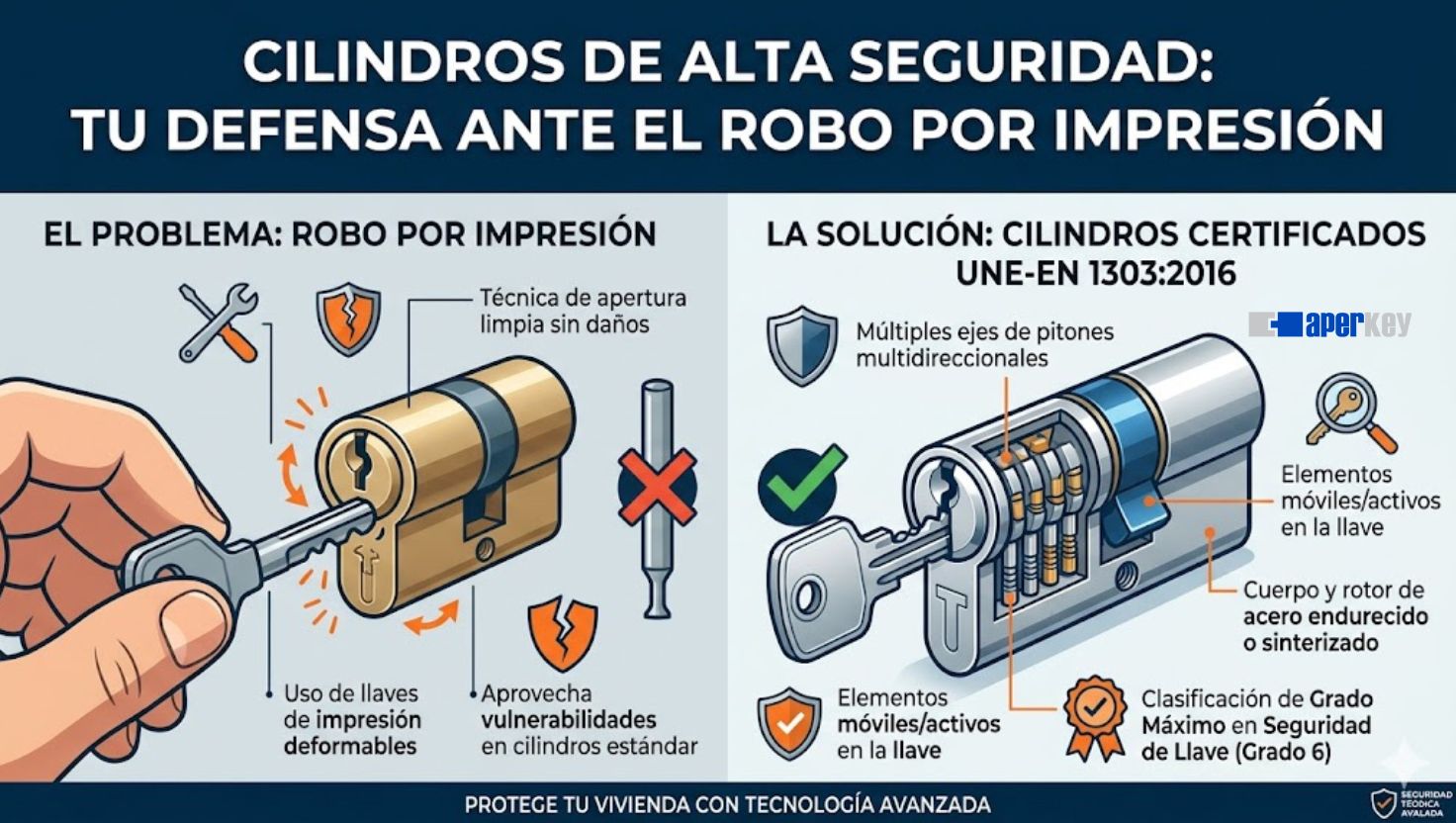

Radiografía del Robo por Impresión

El robo por impresión (impressioning) es una técnica de apertura no destructiva que copia la codificación mecánica de una cerradura introduciendo una llave virgen o lámina deformable en el bombillo para registrar las marcas de los pitones mediante movimientos de torsión y liberar el rotor sin dejar daños visibles.

El robo por impresión se ha consolidado como la técnica de apertura limpia más crítica en España debido a su rapidez y a la ausencia de daños mecánicos visibles. Para neutralizar esta amenaza en entornos residenciales y corporativos, la sustitución de bombillos convencionales por sistemas con certificación de grado máximo según la normativa UNE-EN 1303:2016 es la única medida técnica efectiva.

El Impacto Técnico del Robo por Impresión en España

El robo por impresión es una técnica de apertura no destructiva que permite copiar el código de la llave de un cilindro introduciendo una llave virgen o una lámina de aluminio deformable que registra la posición de los pitones al girar el rotor. A diferencia del bumping, que requiere un impacto para separar los pitones de los contrapitones, la impresión aprovecha las microrreferencias y las tolerancias de fabricación del bombillo para crear un molde funcional en menos de dos minutos.

[Llave de impresión con lámina deformable]
              │
              ▼
[Introducción en el canal de llave] ──► [Movimientos de torsión/tensión]
              │
              ▼
[Los pitones marcan las alturas en la lámina] ──► [Alineación de la línea de corte] ──► [Apertura limpia]

La proliferación de herramientas específicas en el mercado negro ha democratizado esta vulnerabilidad, transformando un método exclusivo de la cerrajería forense en un vector de ataque común para bandas organizadas. El principal problema legal derivado de este modus operandi es la ausencia de violencia física en el cierre. Al no existir rotura del puente, extracción del rotor ni marcas evidentes de apalancamiento, las compañías aseguradoras suelen clasificar inicialmente estos siniestros como hurtos, trasladando la carga de la prueba al propietario de la vivienda o negocio.

Análisis de Materiales: Latón frente a Aleaciones de Acero Sinterizado

La resistencia de un cilindro de alta seguridad depende directamente de la metalurgia aplicada en sus componentes críticos. La gran mayoría de los bombillos estándar del mercado utilizan el latón como elemento base, una aleación de cobre y zinc que, si bien ofrece una excelente resistencia a la corrosión y facilidad de mecanizado, resulta completamente insuficiente ante ataques técnicos y destructivos modernos.

El latón presenta una dureza Brinell significativamente baja, lo que facilita que las herramientas de impresión forzada marquen y deformen los componentes internos hasta lograr la alineación de la línea de corte (shear line). Por el contrario, los cilindros que emplean elementos de acero sinterizado y aleaciones avanzadas detienen el avance de las fresas de acero rápido (HSS) y eliminan el juego mecánico necesario para que la técnica de impresión sea efectiva.

Certificación y Normativa: Desgranando la UNE-EN 1303:2016

La norma europea UNE-EN 1303:2016 regula los requisitos y métodos de ensayo para cilindros de cerraduras, clasificando el rendimiento del dispositivo a través de un código de 8 dígitos impreso en su certificado. Para garantizar la protección frente a técnicas avanzadas de apertura limpia como la impresión, el usuario debe exigir cilindros que alcancen obligatoriamente el Grado 6 en seguridad relacionada con la llave y el Grado B o C en resistencia al ataque.

Código de Clasificación UNE-EN 1303:2016
┌───┬───┬───┬───┬───┬───┬───┬───┐
│ 1 │ 6 │ 0 │ B │ 0 │ C │ 6 │ D │
└───┴───┴───┴───┴───┴───┴───┴───┘
                          ▲   ▲
                          │   └── Resistencia al ataque (Grado 0, A, B, C, D)
                          └────── Seguridad relacionada con la llave (Grado 1 a 6)

El séptimo dígito determina la Seguridad relacionada con la llave (escala del 1 al 6). El Grado 6 exige un mínimo de 100.000 combinaciones reales de llave, al menos 6 pitones móviles en el sistema de cifrado y un control estricto sobre la duplicación de llaves mediante tarjeta de propiedad codificada.

El octavo dígito define la Resistencia al ataque (Grados 0, A, B, C y las clasificaciones superiores D o específicas de comités nacionales). Un cilindro con el máximo grado de resistencia al ataque garantiza que el mecanismo ha superado ensayos de perforación (taladro) de entre 5 y 10 minutos, resistencia al arrancamiento del rotor mediante extractores especializados y soporte ante cargas de torsión extremas. Los sistemas inmunes a la impresión combinan estos grados de la norma con certificaciones complementarias como el sello VdS Highly Secure o la normativa española UNE 85160:2013 para puertas y sus componentes de bloqueo.

Anatomía de un Cilindro Antifranqueo e Antiimpresión

Un cilindro diseñado específicamente para mitigar el riesgo de impresión e intrusión técnica incorpora elementos de ingeniería mecánica de alta precisión que impiden la lectura y el moldeado de su clave interna. La clave de su seguridad radica en la rotura de la simetría y en la interacción dinámica entre los componentes del bombillo y la llave.

• Pitones Flotantes y Elementos Activos en la Llave: Los cilindros antiimpresión de gama alta integran un elemento móvil (un disco, una regleta o una bola flotante) en la propia punta o cuerpo de la llave. Este componente debe interactuar de forma activa con un pitón interno del cilindro para liberar el giro. Al no ser un elemento estático, no puede ser replicado por una lámina de aluminio o una llave de impresión convencional.

• Contrapitones con Formas Geométricas Complejas: El uso de contrapitones «antiganzúa» con perfiles en forma de hongo, diábolos o carrete interrumpe la técnica de impresión. Estos componentes generan falsos estados de apertura (false sets) cuando se aplica tensión al rotor, bloqueando el mecanismo antes de que los pitones alcancen la línea de corte real.

• Sistemas de Pitones Multidireccionales: Los bombillos de alta seguridad no alinean sus pitones en una única hilera vertical. Distribuyen los elementos de bloqueo en múltiples ejes (radiales, laterales y superiores), obligando a que cualquier herramienta de impresión deba ejercer presión tridimensional exacta de forma simultánea, una tarea físicamente inviable para los materiales maleables usados en el impressioning.

• Barras de Control Lateral y Bloqueos de Rotor: Además de los pitones tradicionales, los cilindros avanzados cuentan con regletas de bloqueo longitudinales. Estas barras verifican el perfil exacto de la llave a lo largo de todo su recorrido; si la llave no presenta el fresado tridimensional exacto, el rotor permanece firmemente bloqueado independientemente de la posición de los pitones principales.

Guía Técnica de Instalación y Ajuste de Cilindros de Alta Seguridad

Para asegurar que un cilindro de alta seguridad rinda al 100% de su capacidad nominal y mantenga sus propiedades antiimpresión intactas, la instalación debe ejecutarse con precisión milimétrica, controlando las tolerancias de la puerta y el escudo protector.

Paso 1: Medición del Cilindro y Control del Despunte

Determine la longitud exterior e interior del bombillo tomando como referencia el centro del orificio del tornillo de fijación (métrica M5). Es imperativo que el cilindro no sobresalga más de 3 mm respecto a la cara exterior del escudo de seguridad o de la puerta. Un exceso de vuelo exterior expone el cuerpo del cilindro a herramientas de torsión y extracción destructiva.

Paso 2: Preparación del Alojamiento y Retirada del Cilindro Viejo

Suelte el tornillo de fijación situado en el canto de la puerta. Introduzca la llave original, gírela aproximadamente 15° para alinear la leva (excéntrica) con el cuerpo del cilindro y extraiga el bombillo antiguo. Limpie el alojamiento de la cerradura con aire comprimido para eliminar virutas metálicas o restos de lubricantes secos.

Paso 3: Verificación de la Leva y Sentido de Giro

Asegúrese de que la leva del nuevo cilindro cumple con el estándar requerido por la cerradura central (Leva larga de 15 mm o Leva corta de 13,2 mm). Para cerraduras de perfiles específicos o monopunto motorizadas, verifique que el embrague sea de tipo prioritario o doble (permite abrir desde fuera aunque haya una llave introducida por dentro).

Paso 4: Ajuste del Escudo de Seguridad

El cilindro antiimpresión debe trabajar protegido por un escudo acorazado con tecnología de lente pasante texturizada. Ajuste el contraescudo interior para que la preboca del escudo exterior presione de forma homogénea contra la estructura de la puerta, impidiendo cualquier holgura lateral que facilite el ataque con coronas de diamante o fresadoras.

Paso 5: Fijación y Torque de Apriete

Introduzca el nuevo cilindro en la cerradura, centrando la leva. Inserte el tornillo de fijación M5 a través del canto de la puerta. Rosque el tornillo a mano para evitar dañar la rosca interna de latón o acero del bombillo. Utilice un destornillador manual para el apriete final; un torque excesivo mediante atornillador eléctrico puede deformar el puente central del cilindro, provocando un endurecimiento crónico en el giro de la llave.

Paso 6: Pruebas de Tolerancia Cinemática

Con la puerta abierta, introduzca la llave por ambos lados y realice ciclos completos de apertura y cierre. El giro debe ser suave, sin puntos de resistencia (atascamientos). Repita la operación con la puerta cerrada para verificar que los bulones de la cerradura no rozan contra los cerraderos del marco; un desalineamiento estructural de la puerta genera una presión constante sobre la leva del cilindro, facilitando la lectura de pitones mediante impresión forzada.

Mantenimiento Técnico y Prevención de Desgaste Mecánico

El mantenimiento preventivo de un cilindro de alta gama prohíbe terminantemente el uso de aceites minerales, grasas consistentes o lubricantes de base líquida como el WD-40 convencional. Estos productos atrapan el polvo ambiental, los residuos de desgaste metálico y los sedimentos, creando una pasta abrasiva que inutiliza los micro-muelles internos y aumenta las holguras mecánicas que aprovechan los atacantes.

La lubricación correcta se realiza exclusivamente con grafito en polvo micronizado o con lubricantes sintéticos secos con base de teflón (PTFE) diseñados para cerrajería técnica. El proceso debe realizarse con una periodicidad semestral en entornos residenciales y trimestral en accesos corporativos de alta frecuencia. Basta con aplicar una mínima pulsación de grafito en el canal de la llave e introducir esta varias veces para distribuir las partículas sólidas sobre los pitones. Si detecta que la llave requiere oscilaciones para girar o muestra resistencia al introducirse, el cilindro debe ser inspeccionado por un técnico calificado para descartar deformaciones en el perfil o fatiga en los muelles de retención.

Preguntas Frecuentes (FAQ)

1. ¿Qué es exactamente el robo por impresión y en qué se diferencia del bumping?

El robo por impresión extrae mecánicamente la codificación de la cerradura utilizando un molde maleable introducido en el rotor que se deforma con los movimientos de tensión, creando una copia de la llave en el acto. El bumping, en cambio, utiliza una llave tallada a la máxima profundidad y un impacto exterior para transmitir energía a los pitones, haciéndolos saltar momentáneamente por encima de la línea de corte sin deformar ningún material base.

2. ¿Por qué las bandas organizadas prefieren la impresión frente a métodos destructivos?

La preferencia radica en el sigilo y la velocidad. El impressioning no genera ruidos audibles de alta intensidad (como radiales, taladros o extractores) y permite la apertura de la puerta en un tiempo de entre 30 y 120 segundos. Además, al dejar el cilindro exteriormente intacto, dificulta la detección del delito por parte del propietario y las autoridades judiciales.

3. ¿Qué aseguradoras cubren el robo por impresión en España?

La cobertura varía según las cláusulas específicas de la póliza de hogar o comercio. Dado que la impresión es una técnica de apertura limpia no destructiva, muchas pólizas excluyen el siniestro si los peritos judiciales no encuentran señales físicas de fuerza en los accesos, tipificándolo como hurto. Instalar cilindros certificados con resistencia al ataque documentada reduce la probabilidad de sufrir esta problemática técnico-legal.

4. ¿Cómo sé si mi cilindro actual es vulnerable al ataque por impresión?

Si su bombillo tiene más de 5 años de antigüedad, posee una llave de puntos plana convencional sin elementos móviles activos, o carece de certificación UNE-EN 1303:2016 con Grado 6 de seguridad en la llave, los niveles de vulnerabilidad ante la impresión técnica son extremadamente elevados. Los cilindros básicos de latón con amplias tolerancias mecánicas son los principales objetivos de este ataque.

5. ¿Qué componente interno evita de forma absoluta la lectura por impresión?

El componente más eficaz es el elemento móvil o interactivo en la llave (disco, bola o pin flotante) combinado con sistemas de detección magnética o regletas laterales de control. Estos mecanismos exigen una validación física tridimensional activa que las láminas de aluminio o las herramientas de impresión estáticas no pueden emular ni registrar estructuralmente durante los movimientos de tensión.

6. ¿La norma UNE-EN 1303:2016 garantiza protección específica contra la impresión?

Garantiza que el cilindro ha superado pruebas severas de resistencia mecánica y técnica. Un cilindro clasificado con Grado 6 en seguridad de llave y Grado B o C en resistencia al ataque cuenta de forma nativa con la configuración de pitones, dureza de materiales y tolerancias microscópicas necesarias para frustrar los ensayos normalizados de apertura limpia, incluido el método de impresión.

7. ¿Se puede aplicar la técnica de impresión en cilindros de llaves de serreta tradicionales?

Sí, la técnica de impresión es perfectamente viable y de hecho más sencilla en cilindros tradicionales de llave de serreta (dientes de sierra). El proceso utiliza llaves preparadas con espigas de metal blando o limadas en sus flancos que registran con extrema rapidez las marcas de los pitones cuando se ejerce torque sobre el rotor del bombillo.

8. ¿Qué impacto tiene el material del cuerpo del cilindro en la seguridad general?

El material determina la resistencia ante ataques combinados (técnicos y destructivos). Un cuerpo de latón cede rápidamente ante fresas de carburo o extractores de campana. Un cuerpo de acero sinterizado o acero reforzado HSS resiste la fuerza bruta, protege los componentes de cifrado internos y evita que el delincuente recurra a la destrucción del bombillo si falla la tentativa de impresión.

9. ¿Con qué frecuencia se debe lubricar un cilindro de alta seguridad?

En entornos residenciales estándar, se recomienda realizar una lubricación preventiva cada 6 meses. En accesos de comunidades de propietarios, edificios públicos o sectores industriales con alta tasa de ciclos de apertura diarios, la lubricación debe realizarse de forma trimestral utilizando exclusivamente productos de base seca no residual.

10. ¿Por qué está prohibido el uso de WD-40 o aceites multiusos en estos cilindros?

Los aceites líquidos dejan una película húmeda y viscosa en el interior del canal del cilindro. Esta película atrae de forma continuada el polvo, la suciedad de los bolsillos transportada en las llaves y el propio microdesgaste metálico de los pitones. A medio plazo, genera un lodo que bloquea los muelles de retención, inutilizando los sistemas de seguridad y acelerando el fallo mecánico.

Fuentes Consultadas

• Asociación Española de Normalización (UNE): Norma UNE-EN 1303:2016 – Cilindros para cerraduras. Requisitos y métodos de ensayo. https://www.une.org

• European Committee for Standardization (CEN): EN 1303:2015 – Building hardware – Cylinders for locks. https://www.cencenelec.eu

• VdS Schadenverhütung GmbH: VdS 2756 – Guidelines for Cylinders with Burglar Resistance. https://vds.de
